Замена поршневой (ЦПГ) на 4-т скутере
0
Информация
- Просмотров: 18684
- Теги:

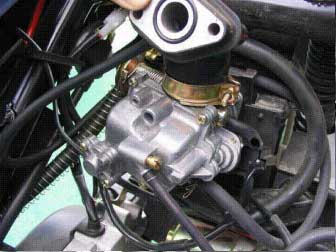

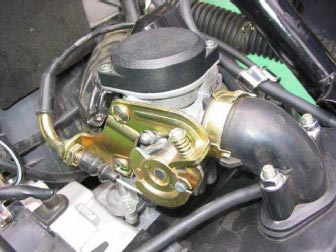

Далее следует открутить карбюратор и выхлопную трубу. Карбюратор нужно повернуть в сторону (после откручивания), чтобы он не мешал. При этом не обязательно отсоединять все шланги.

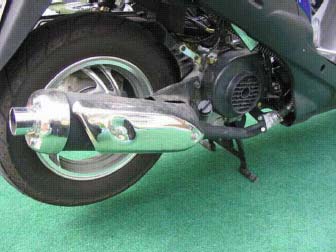

Снимаем глушитель. Для этого отвинчиваем два длинных болта, которые находятся возле маслозаливной горловины.
Далее отвинчиваем пластиковую облицовку головки цилиндра. Она состоит из двух половинок, соединенных двумя шурупами.
Теперь двигатель свободен. Снимаем крышку головки цилиндра.(4 болта) Отвинчиваем регулятор натяжения цепи (он находится возле карбюратора)
Теперь двигатель свободен. Снимаем крышку головки цилиндра.(4 болта) Отвинчиваем регулятор натяжения цепи (он находится возле карбюратора)

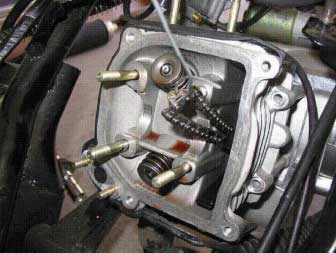

Откручиваем 4 гайки головки цилиндра и снимаем головку цилиндра. После снятия регулятора натяжения, цепь не натянута и ее можно легко снять с звездочки распредвала. Внимание! Сразу после снятия цепи с звезды распредвала, ее (цепь) необходимо тут же зафиксировать так, чтобы она не упала в картер. Для этого подойдет отрезок проволоки подходящей длины. (на фото головка цилиндра еще не снята, снят только распределительный вал)
Теперь необходимо снять цилиндр. Он прочно сидит на шпильках, поэтому это не так легко. Аккуратно несильно раскачиваем цилиндр, одновременно снимаем его со шпилек.

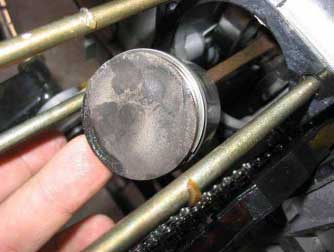

Для облегчения работы с поршнем, ставим его в ВМТ (читай подробнее в статье "Регулировка зазора клапанов"), ориентируясь по маркировке на роторе генератора. Следите за тем, чтобы цепь не соскользнула с ведущей звездочки, иначе придется повозиться с установкой ее обратно. (на фото изображен стандартный поршень)
Для облегчения работы с поршнем, ставим его в ВМТ (читай подробнее в статье "Регулировка зазора клапанов"), ориентируясь по маркировке на роторе генератора. Следите за тем, чтобы цепь не соскользнула с ведущей звездочки, иначе придется повозиться с установкой ее обратно. (на фото изображен стандартный поршень)
Закройте чистой тряпкой отверстие в картере двигателя, чтобы в него не попали посторонние предметы.
Снимите стопорные кольца пальца поршня, используя подходящий инструмент, например маленькие плоскогубцы. Стопорные кольца могут легко сломаться, поэтому действуйте аккуратно. Извлекаем палец поршня (при помощи деревянного брусочка подходящего размера). Следите, чтоб при извлечении пальца не создавалась нагрузка на шатун коленвала.

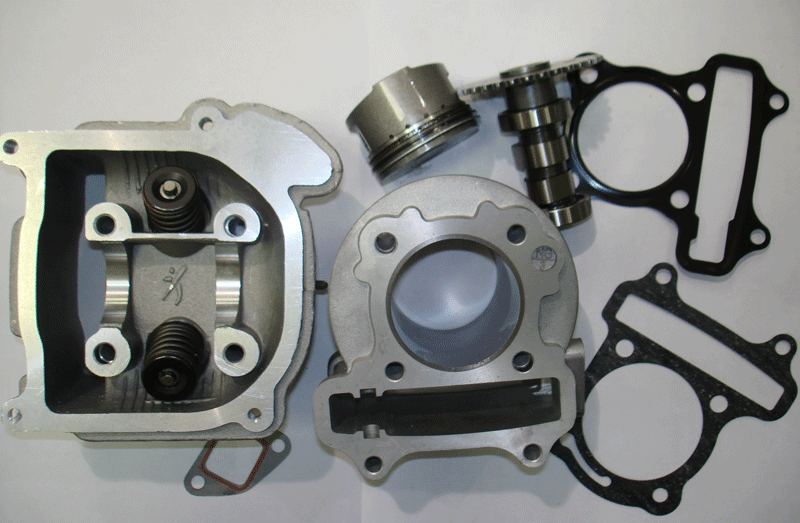

80 ccm комплект.
Весь комплект состоит из поршня, прокладок, цилиндра и 5 колец: 2 толстых - комрессионные кольца, 2 тонких и одно волнистое - маслосъемные.

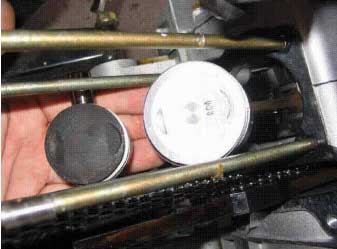

На фото хорошо видна разница в размерах поршней (поршень 80ccm уже установлен).
Снимите стопорные кольца пальца поршня, используя подходящий инструмент, например маленькие плоскогубцы. Стопорные кольца могут легко сломаться, поэтому действуйте аккуратно. Извлекаем палец поршня (при помощи деревянного брусочка подходящего размера). Следите, чтоб при извлечении пальца не создавалась нагрузка на шатун коленвала.
80 ccm комплект.
Весь комплект состоит из поршня, прокладок, цилиндра и 5 колец: 2 толстых - комрессионные кольца, 2 тонких и одно волнистое - маслосъемные.
На фото хорошо видна разница в размерах поршней (поршень 80ccm уже установлен).
Установка колец
Предварительно смазав кольца и поршень маслом, надеваем кольца. Сначало одно тонкое, оно устанавливается в нижнюю канавку, затем маслосъемное и снова одно тонкое. Таким образом, в нижней канавке находятся 3 кольца - 2 тонких и одно толстое, волнистое (маслосъемное кольцо сидит между двумя тонкими кольцами). Затем устанавливаем компрессионные кольца. Работать нужно аккуратно, не допуская поломки колец. Для установки колец используют три полосочки тонкого металла, можно аккуратно установить кольца руками. Нельзя размещать разрезы колец (как компрессионных, так и маслосъемных) друг над другом.
Предварительно смазав кольца и поршень маслом, надеваем кольца. Сначало одно тонкое, оно устанавливается в нижнюю канавку, затем маслосъемное и снова одно тонкое. Таким образом, в нижней канавке находятся 3 кольца - 2 тонких и одно толстое, волнистое (маслосъемное кольцо сидит между двумя тонкими кольцами). Затем устанавливаем компрессионные кольца. Работать нужно аккуратно, не допуская поломки колец. Для установки колец используют три полосочки тонкого металла, можно аккуратно установить кольца руками. Нельзя размещать разрезы колец (как компрессионных, так и маслосъемных) друг над другом.
Теперь устанавливаем поршень, палец поршня (смазанный маслом) и стопорные кольца. Стопорные кольца должны плотно сидеть в канавках. На поршне есть маркировка "IN", т.е. впуск. Впуск находится вверху, значит и эта маркировка должна быть вверху.

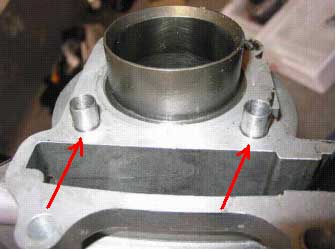

Вставляем соединительные втулки (от старого цилиндра, извлекать аккуратно, стараясь не погнуть) в соответствующие отверстия цилиндра (фото)
Вставляем соединительные втулки (от старого цилиндра, извлекать аккуратно, стараясь не погнуть) в соответствующие отверстия цилиндра (фото)
Одеваем на шпильки прокладку подошвы цилиндра. Осторожно, стараясь не повредить кольца и поршень надеваем цилиндр (его надо тоже смазать маслом изнутри). Это выполнять лучше вдвоем. В паз для цепи продеваем цепь.
Устанавливаем шины цепи, головку цилиндра. Надеваем цепь на звездочку распредвала. При этом положение звездочки должно быть таким: одно большое отверстие наверху, два маленьких - по бокам, параллельно краю головки цилиндра.
Прикручиваем головку цилиндра (с прокладкой). Устанавливаем пластиковую облицовку головки цилиндра, натяжитель цепи, карбюратор, прикручиваем выхлопную трубу, т.е. собираем скутер в обратном порядке.
Теперь мотор готов к старту!
После установки цилиндра не помешало бы сменить масло, однако если Вы работали чисто (т.е. в картер не попали посторонние предметы, песок, грязь, и т.д.) и если Вы недавно меняли масло, то сойдет и так.
Новый цилиндр необходимо "обкатать", об этом можно прочитать в статье "Обкатка скутера". Рекомендуемая продолжительность обкатки 300 км.
Немного о результатах тюнинга
После установки нового цилиндра заметно прибавилась мощность. При этом цилиндр 80 ccm расчитан на стандартные глушитель и карбюратор, поэтому изменять / заменять их не надо. Я не могу сказать, сколько проездит скутер с "родными" вариатором и шестернями редуктора, вполне вероятно их надо будет заменить на усиленные (тюнинговые комплекты).
Устанавливаем шины цепи, головку цилиндра. Надеваем цепь на звездочку распредвала. При этом положение звездочки должно быть таким: одно большое отверстие наверху, два маленьких - по бокам, параллельно краю головки цилиндра.
Прикручиваем головку цилиндра (с прокладкой). Устанавливаем пластиковую облицовку головки цилиндра, натяжитель цепи, карбюратор, прикручиваем выхлопную трубу, т.е. собираем скутер в обратном порядке.
Теперь мотор готов к старту!
После установки цилиндра не помешало бы сменить масло, однако если Вы работали чисто (т.е. в картер не попали посторонние предметы, песок, грязь, и т.д.) и если Вы недавно меняли масло, то сойдет и так.
Новый цилиндр необходимо "обкатать", об этом можно прочитать в статье "Обкатка скутера". Рекомендуемая продолжительность обкатки 300 км.
Немного о результатах тюнинга
После установки нового цилиндра заметно прибавилась мощность. При этом цилиндр 80 ccm расчитан на стандартные глушитель и карбюратор, поэтому изменять / заменять их не надо. Я не могу сказать, сколько проездит скутер с "родными" вариатором и шестернями редуктора, вполне вероятно их надо будет заменить на усиленные (тюнинговые комплекты).
